Stovo korpuso vadovas

Stogo korpusas buvo populiarus IT specialistų pasirinkimas norint sukurti tvarkingą stovo vielos aplinką. Ant stovo montuojamas korpusas paprastai naudojamas duomenų centruose, kad būtų galima laikyti, tvarkyti, tvarkyti ir apsaugoti šviesolaidinius kabelius kaip savotiškas kabelių tvarkykles. Atsižvelgiant į jo didžiulę reikšmę, mums labai svarbu kruopščiai ištirti šį įrenginį.

Pradėkime aptardami fizinius stovo tvirtinimo korpuso komponentus, pvz., stovo blokus, prieinamus tipus ir pakrautus elementus.

Stovo korpuso stovo blokas

Stovo korpusas yra specialiai sukurtas taip, kad tiktų 19-colių stovui. Priklausomai nuo taikymo, šio šviesolaidinio korpuso stovo blokai yra 1U, 2U, 3U ir 4U dydžiai. Daugeliu atvejų vartotojai verčiau pasirinks du ar daugiau 1U ant stovo montuojamų korpusų, nei pirks vieną 2U, 3U ar 4U rūšį. . 3U ir 4U ant stovo montuojami korpusai turi fiksuotą pertvaros dizainą, o 1U ir 2U ant stovo montuojami korpusai turi prieigą prie priekio ir galo per stalčių, kuris slysta į priekį arba atgal.

Prieinami stovo korpuso tipai

Kadangi 1U ant stovo montuojamas korpusas plačiai naudojamas serverių stovams tvarkyti, pasirinkome šią versiją kaip atvejo analizę dėl jos savybių. Yra trijų skirtingų tipų stelažų korpusai: nuimamas dangtelis, išstumiamas ir išlenkiamas pluošto korpusas.

Išstumiami ir išlenkiami pluošto korpusai yra populiaresni nei nuimami dangteliai. Nors nuimamas dangtelis yra pigiausias iš trijų, ištraukiamos ir pasukamos rūšys yra praktiškesnės dėl ištraukiamų stumdomų padėklų. Tokiu būdu vartotojai gali pasiekti vidų neišimdami viso pluošto korpuso iš stovo.

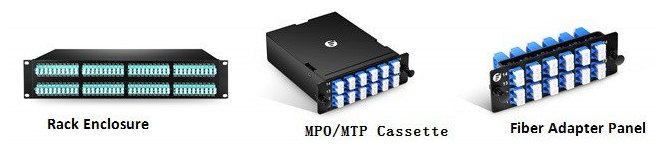

Įkelti elementai: FAP arba MPO / MTP kasetės

Ant stovo montuojami korpusai yra su įvairiais priedais, įskaitant pluošto adapterio plokštes (FAP) ir MPO / MTP kasetes, kad būtų patenkinti įvairūs laidų poreikiai.

Tiek iš anksto užbaigtų, tiek lauko laidų aplinkose gali būti naudojamas stovo korpusas su FAP. Paprastai LC, SC ir MPO/MTP skaidulinius kabelius galima prijungti naudojant adapterio plokštes. Ant stovo montuojami korpusai gali palaikyti net 96 skaidulas pagal FAP adapterių numerius. 1U ant stovo montuojamas korpusas paprastai palaiko ne daugiau kaip 4 FAP, o 4U ant stovo montuojamas korpusas paprastai palaiko daugiausia 12 FAP.

Be FAP, MPO/MTP kasetes galima įdėti į stovo korpusus, kad būtų užtikrintas saugus ryšys tarp MPO/MTP ir LC arba SC jungčių. Šis stovo korpusas yra iš anksto baigtas stovo montuojamas pataisų skydelis, kuriuo siekiama susieti LC/SC pataisymą su MTP/MPO magistrale. Ant stovo montuojami korpusai, kurių viduje yra MPO/MTP kasetės, pvz., itin didelio tankio FS FHX 1U ant stovo montuojamas korpusas, gali palaikyti iki 144 skaidulų 1U stovo srityje.
