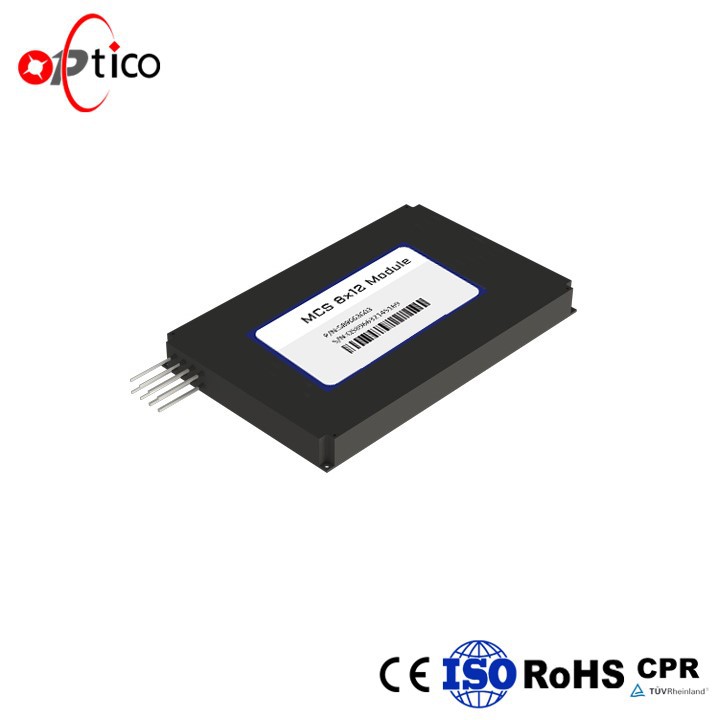

MCS modulio optinis jungiklis
MCS (daugiaadresio transliavimo perjungimo jungiklio) modulis pagrįstas PLC technologija ir MEMS technologija. Jis skirtas naujos kartos ROADM (perkonfigūruojamai optinei pridėjimo / lašų tankintuvo) sistemai. Kiekvienas įrenginys susideda iš M nepriklausomų skirstytuvų ir N Jį sudaro du nepriklausomi MEMS optiniai jungikliai, kurie padeda nukreipti optinę kryptį iš N įkėlimo (arba numetimo) į M prievadą ir gali nukreipti bet kokį optinį signalą iš įvesties į bet kurią išvestį.
| Parametras | vienetas | MCS modulis | |
| Kanalų skaičius | Ch | 8x8 | 8x16 |
| Darbinis bangos ilgis | Nm | 1525~1565 m. | |
| Įterpimo nuostolis | Db | ≤12,5 | ≤16,0 |
| Įterpimo nuostolių vienodumas | Db | ≤1.2 | ≤1,7 |
| Nuo temperatūros priklausomi nuostoliai | Db | ≤0,5 | |
| Nuo bangos ilgio priklausomas nuostolis | Db | ≤0,5 | |
| Poliarizacijos plėvelės dispersija | ≤0,5 | ||
| Grąžinimo nuostolis | Db | ≥40 | |
| Kanalo izoliavimas | Db | ≥40 | |
| Kryptingumas | Db | ≥40 | |
| Perjungimo greitis | Ms | ≤300 | |
| Išnykimo koeficientas | Db | ≥35 | |
| Galios praradimas | Db | ≥35 | |
| Optinės galios stebėjimo tikslumas | Db | ±1,0 | |
| Pakuotės dydis | Mm | 220(L) x 140(W) x 20,5(H) | |
Privalumai:
MCS modulis pasižymi puikiu parametrų našumu, MEMS optinio jungiklio kanalo perjungimo laikas viršija 1 milijardą kartų
MCS moduliai yra mažo dydžio ir įvairių tipų, kurie yra palankūs optinio tinklo scenarijams su didele integracija
OPTICO teikiamas MCS modulis gali atitikti GR-1209-CORE, GR-1221-CORE, GR-1073-CORE ir RoHS standartus
taikomoji programa:
Duomenų centras
LANS
Stuburo tinklas
Šviesolaidinis jutimas
Sertifikatai:
MCS su bangos ilgio selektyvus jungiklis (WSS) gali realizuoti ROADM Nesvarbus, nuo krypties nepriklausomas, ir be konfliktų konfigūracijos lankstumas bangos ilgis yra labai svarbus siekiant realizuoti lankstumą ir mažas išlaidas tinklo statybos.
Jei susidomėjote, pasitarkite!
