OPTICO pritaikytas 1310 nm 1064 nm MEMS VOA
OPTICO mikroelektromechaninės sistemos kintamasis optinis slopintuvas (MEMS VOA) yra galios valdymas ir išlyginimas kelių kanalų DWDM sistemoje.
OPTICO fotonikos MEMS kintamasis optinis slopintuvas naudoja mikro elektrostatinį vairavimo veidrodėlio sukimąsi. Tai dinamiški ir nuolat kintami optiniai slopintuvai, kurie gali būti tamsios arba šviesios būsenos@{0}}V.
Dėl puikaus MEMS patvarumo ir pakartojamumo, mažo įterpimo praradimo ir labai kompaktiško dydžio privalumus MEMS VOA galima lengvai stebėti ir valdyti naudojant internetinę programinę įrangą.

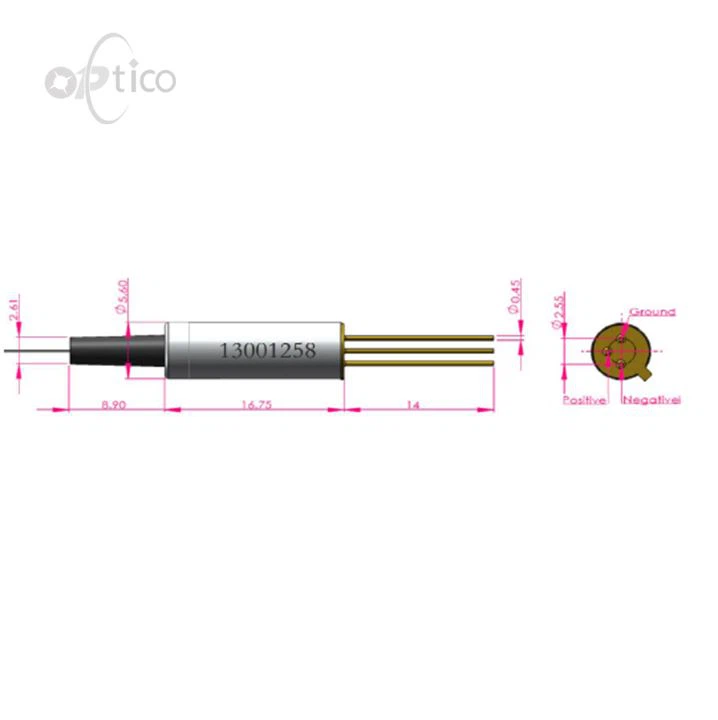

Produktų struktūros diagrama (nm)
| Lentas | 17 mm |
| Skersmuo | 5,5 mm |
Gaminių specifikacijos
| Veikimo bangos ilgis (nm) | 1310 arba 1064 |
| Slopinimo tipas | Tamsus |
| Blokavimo būsenos slopinimas (dB) | Didesnis arba lygus 40 |
| Įterpimo nuostoliai (dB) | Mažesnis arba lygus 1,2 |
| Slopinimo skiriamoji geba | Nuolatinis |
| Pakartojamumas@-20dB(20 sekundžių) | Mažiau arba lygu 0.2 |
| Grąžos nuostolis (dB) | Didesnis arba lygus 45 |
| Optinės galios perdavimas (mW) | 500 |
| WDL(dB) | Mažesnis arba lygus {{0}}.5@0dB, Mažiau nei arba lygus 1.5@20dB per 20nm diapazoną |
| Atsakymo laikas (ms) | 2 |
| Vairavimo įtampa (V) | 6.5 |
| Energijos suvartojimas (mW) | Mažiau arba lygus 2 |
Veikimas / sandėliavimo temperatūra / drėgmė:
| Darbinė temperatūra (laipsnis) | -5~ plius 75 |
| Laikymo temperatūra (laipsnis) | -40~ plius 85 |
| Veikimo drėgnumas (procentais RH) | 5~95 |
| Laikymo drėgmė (procentais RH) | 5~95 |
Pigtail ir jungtys
| Pluošto tipas | Corning SMF 28e/HI1060 |
| Pigtail tipas | 250 um, plikas pluoštas |
| Košelės ilgis (cm) | 100±5 |
| Jungtis | NA |
Užsakymo informacija
| Bangos ilgis | Att tipas | Pavaros įtampa | Pluošto tipas | Pigtail ilgis | Pigtail tipas | Įvestis | Išvestis |
1=850nm 2=1064nm 3=1310nm 4=1550nm X=Tinkintas | B=Šviesus D=Tamsa | 05=5V 15=15V | 1=SMF 28e 2=HI1060 3=MM 50/125 4=MM 62,5/125 X=Tinkintas | 05=0.5m 10=1.0m | B=Plikas pluoštas L=900num laisvas vamzdelis | 1=Nėra 2=FC/APC 3=FC/UPC 4=SC/UPC 5=SC / APC 6=LC/APC 7=LC/UPC | 1=Nėra 2=FC/APC 3=FC/UPC 4=SC/UPC 5=SC / APC 7=LC/UPC |
