Produkto profilis

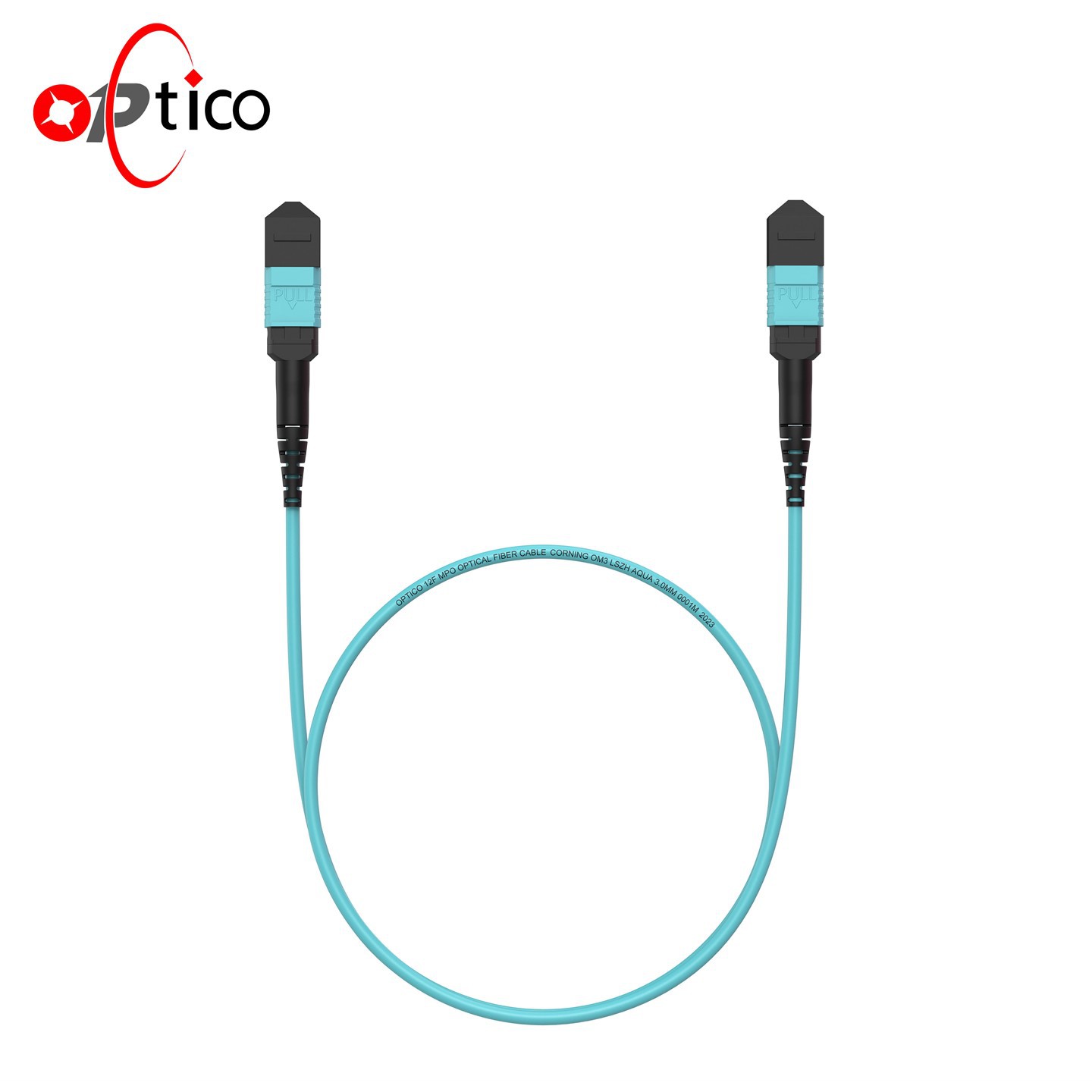

„OM3“ bagažinės kabelio grįžtamasis 12 šviesolaidinis MTP/MPO pleistro laidas, naudojant novatorišką MPO (kelių skaidulų stūmimo) jungčių technologiją, yra didelio tankio pluošto jungiamumo sprendimų viršūnė.
OM3 bagažinės kabelio grįžtamasis 12 šviesolaidinis MTP/MPO pleistro laidas siūlo sklandų suderinamumą su įvairiais siųstuvų -imtuvo moduliais, todėl tai yra universalus pasirinkimas įvairioms programoms.
Nesvarbu, ar tai FTTX sąrankos, ar 40/100GSFP, SFP+ aplinka, reikalaujanti integruotų optinių pluoštų linijų, OM3 bagažinės kabelio grįžtamasis 12 pluošto optinio MTP/MPO pleistro laidas yra skirtas „Excel“.
OM3 bagažinės kabelio grįžtamasis 12 šviesolaidinis MTP/MPO pleistro laidas yra MPO bagažinės kabelis, kuriam būdingas mažas įterpimo nuostoliai ir didelis grąžos nuostolis.
„Optico MPO“ kamieno kabelio įterpimo nuostoliai yra 0,3 dB multimode ir 0,35dB vienu režimu.
„Optico“ MPO magistralės kabelis gali būti pritaikytas.
Produkto specifikacijos
| Fizinės savybės | Parametras | ||
| Pluošto skaičius | 18/12/16/24/32/48 pluoštai/pritaikymas | ||
| Pluošto režimas | SM (OS2)/mm (OM3/OM4/OM5) | ||
| Jungties tipas | JAV Conec MTP moteris/vyras; MPO moteris/vyras | ||
| Poliškumas | A/b/c tipas | ||

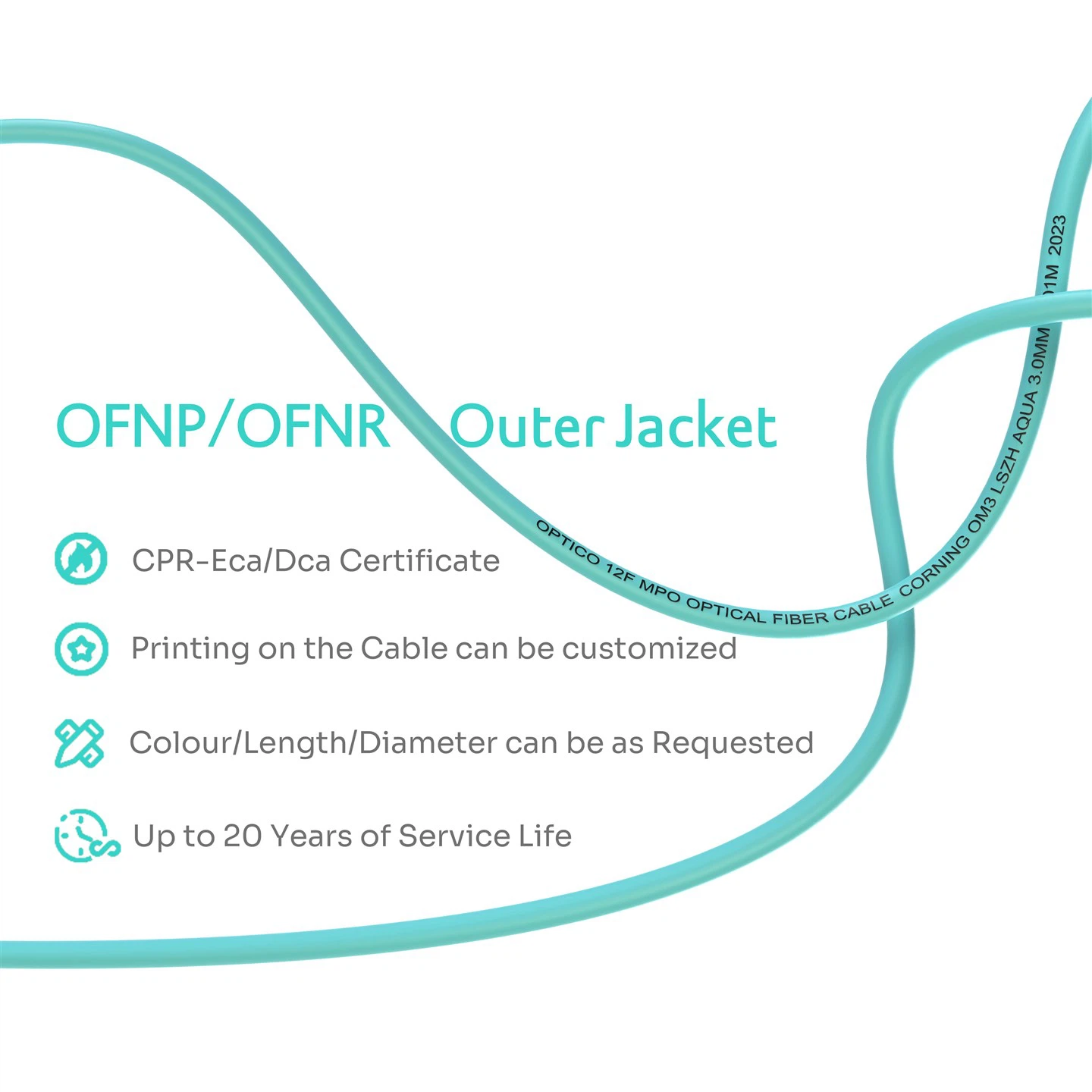

| Kabelinė striukė | PVC/LSZH/OFNP | ||
| Striukės spalva | Geltona/Aqua/Magenta/Lime Green/Custom | ||
| Kabelio skersmuo (mm) | 3 | ||
| Minimalus lenkimo spindulys | 7.5 | ||
| Pluošto ir bagažinės ilgis | Pritaikomas | ||
|
|
|||
| Optinės savybės | Parametras | ||
| Įterpimo praradimas (DB) | Standartinis praradimas | Mažas nuostolis | Ypač mažos nuostoliai |
| Mažiau arba lygus 0,7 | SM mažesnis arba lygus 0,35, mm mažesnis arba lygus 0,5 | Mažiau arba lygus 0,25 | |
| Grąžinimo praradimas (DB) | SM didesnis arba lygus 60, mm didesnis arba lygus 20 | ||
| Bangos ilgis (NM) | SM 1310/1550, MM 850/1300 | ||
| Tempimo stiprumas (N) | Ilgalaikė | Trumpalaikis | |
| 70N | 220N | ||
| Darbinė temperatūra (laipsnis) | -40 ~ +85 | ||
| Sandėliavimo temperatūra (laipsnis) | -20 ~ +70 | ||
Produkto savybės
MPO jungčių patirtis
MPO jungtis, „MT“ serijos dalis, yra aprūpinta tikslaus inžinerijos kreipiamosiomis skylėmis ir kreipiamosiomis kaiščiais, užtikrinant tikslų ir saugų ryšį. Ši technologija leidžia iki 12 branduolių, naudojant dažniausiai naudojamą 12 branduolių MPO dizainą, leidžiančią didesnį tankį ir kompaktiškumą.
Režimas ir kabelio universalumas
„OM3“ bagažinės kabelio grįžtamasis ryšys palaiko tiek vieno režimo, tiek kelių režimų parinktis, patenkindama įvairius tinklo reikalavimus. Pasirinkite iš „Simplex“, „Duplex Ziocord“ arba kelių branduolių kabelių tipų, kad galėtumėte lanksčiau.
Patikimumas kraštutinumuose
Efektyviai veikia iki {+70 laipsnio, kurio temperatūra yra -25, ir {+85 laipsnio, šis pleistro laidas yra sukurtas siekiant atlaikyti atšiaurias sąlygas.
Patvarumas
Sukurtas ilgaamžiškumui, pleistro laidas gali pasigirti iki 500 ciklų patvarumu, kurio padidėjimas yra maksimalus 0,2 dB, užtikrindamas nuoseklų našumą laikui bėgant.
„Corning“/„YOFC“ pluoštas

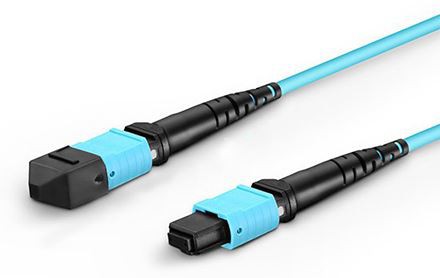

Visi mūsų MPO ruošiniai yra iš Hakusan
Pateikite 8–144 pluošto jungtį
Spalvinga šaka ir lengvai atpažįstama
Mūsų prekės ženklo pasitikėjimas kyla iš stiprios produkcijos
paraiškos
8 branduolių MTPMPO atšakos pluošto šuolis realizuoja tiesioginį ryšį nuo 40 g SR4 iki 10 g SR
12 branduolių MTPMPO „Backbone“ šuolininkas ir 40G adapterio skydelis supranta 10 g iki 40 g tinklo atnaujinimą
40G SR4 ir 12 branduolių „MTPMPO“ kamieno pluošto megztinis tiesiogiai
100% griežtai išbandytas prieš pristatymą
IL/RL testas

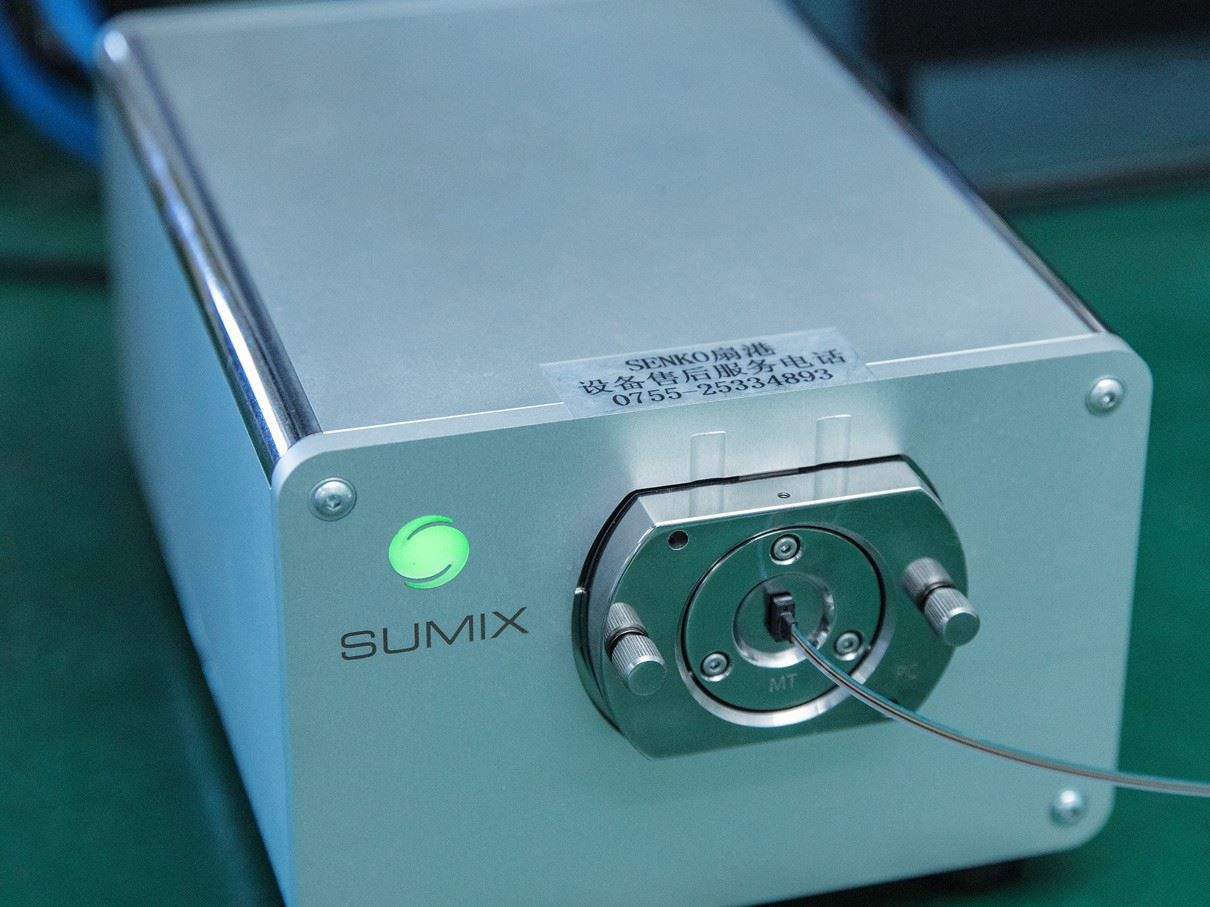

3D testas
Temperatūros bandymas
Gamybos piešinys
„Optico“ turi galingą inžinierių komandą, gamybos instrukcijų brėžinius, logotipus, spalvas, jungtis, branduolių skaičių ir kitus specialius reikalavimus.
Sveiki atvykę į mus, kad pritaikytumėte savo specialius reikalavimus.
Jungiamumo sprendimai
40G - 4x 10G sujungimas
1. Pagrindinio kabelių sprendimas:
a. Pagrindinė jungties įranga:
Naudokite aukšto našumo jungiklį, suporuotą su 40G bazės-SR4 QSFP + 850 NM 150M optinio siųstuvo-imtuvo moduliu, kad būtų galima sujungti 40 GB/s.
b. Pluošto ryšio metodas: panaudotiLC UPC į LC UPC Duplex OM5 Multimode Patch laidasarba12 branduolių MTP pleistro virvelėsĮrangos jungtims.
c. Pluošto kabelių valdymas: įtraukite a12 × LC Duplex SM pluošto adapterio skydelisir aDidelio tankio 1U stovo tvirtinimo gaubtas su stumdomu stalčiuteNorėdami organizuoti laidus ir sumažinti netvarką.
Arba naudokite a12-uostų MTP skydelissu panašiuStelažo laikiklio gaubtas.
2. Prieigos prie ryšio branduolys:
Prijunkite šerdies ir prieigos taškus naudodamiMtp om 4 12- pagrindinių pleistrų laidų.
3. Prieigos kabelių sprendimas:
a. Pagrindinės jungties įranga: įtraukite aukštos kokybės jungiklį su10G SFP+ optinio siųstuvo -imtuvo modulis.
b. Pluošto ryšio metodas:Naudokite LC UPC, kad LC UPC Duplex Multimode Patch virvelėsarba12 branduolių MTP pleistro virvelėsĮrangos jungtims.
c. Pluošto kabelių valdymas:
Įgyvendinti1U pluošto pleistro skydelis, 12 LC dvipusė ODFKartu su didelio tankio 1U stovo laikiklio korpusu, iškrautu su stumdomu stalčiute, kad būtų galima išlaikyti organizuotus kabelius.
Arba naudokite a24F 2 × 12F MPO-6LC MPO kasetė, OM3, kartu su aDidelio tankio 1U stovo laikiklio korpusas, iškrautas su stumdomu stalčiuteNorėdami išlaikyti organizuotus laidus, kad būtų išvengta netvarkos.
Pažymėjimai
CE
CPR
ISO
Rohs
Trečiųjų šalių laboratorijos patikimumo testų visiški diapazonai
Jungimo testas
Drop testas
Patvarumo testas
Aukštos konstantų temperatūros ir drėgmės testas
Aukštos temperatūros testas
Nuostolių testas
Mikro skerspjūvio tikrinimo testas
Atsparus pakartotiniam lenkimo testui
Vieno vertikalus deginimo testas
Temperatūros keitimo testas
UV testas
Pristatymas (7–15 dienų)
Kaip mes galime stovėti šalia tavęs
- Greitas atsakymas per 24 valandas
- „Vienas su kitu“ konsultavimo paslauga
- Profesionali techninės komandos palaikymas (RL netgi gali pasiekti 85dB/ B klasės jungtis)
- Labai griežta kokybės kontrolė (tikras 1000 kartų kištuko eksperimentas)
- Didžiulis gamybos pajėgumas
- Niekada nekeiskite savavališkai kainų
